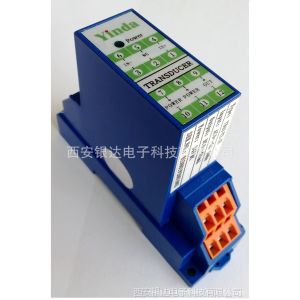

| 加工定制：是 | 品牌：Yinda-西安银达 | 型号：YDDU-T2 |
| 测量范围(m3/h)：0-1000V/4-20mADC | 工作温度(℃)：-10～50℃ | 工作电压(V)：12V/24V |
| 精度等级：0.2 | 输出信号(mA)：4-20mADC |
产品说明：
◆ 执行标准：GB/T13850-1998,IEC688:1992
◆ 精 度：0.2％，0.5％
◆ 整机功耗：≤0.5W
◆ 工频耐压：AC2.5KV/min.0.5mA
◆ 绝缘电阻：≥20MΩ（DC500V）
◆ 冲击电压：5kV（峰值），1.2/50uS
◆ 响应时间：≤350mS
◆ 输入范围：DC0～1000V可选
◆ 电源变动范围：≤10％
◆ 电源变动影响：≤0.1％RO
◆ 输出负载影响：≤0.05％RO
◆ 过载能力：2倍连续
◆ 负载电阻：电流输出：RL≤500Ω，电压输出：RL≥2KΩ
◆ 工作环境：-10～50℃，20％RH～90％RH无凝露
◆ 贮藏环境：-40～70℃，20％RH～95％RH无凝露
◆ 安装方式：DIN(35mm)导轨安装
◆产品选型指南：
YD-类型-封装-输入-输出-电源类型：
DＵ：直流电压变送器
ＤＵＭ：脉动直流电压变送器
DUD:双向直流电压变送器封装：
Ｔ2：Ｔ型Ｔ2封装，端子输入
输入指标：
V1：0～75mV DC
V2：0～5V DC
V3：0～30V DC
V4：0～300V DC
V5：0～1000V DC
Vn:用户自定义
输出指标：
O1：0～20mA DC
O2：4～20mA DC
O3：0～5V DC
O4：0～5～10V DC
O5：0～10V DC
O6：用户自定义辅助电源：
P1：DC12V
P2：DC24V
Pn：用户自定义
◆ 范例：YD-DUM-T2-V4-O2-P2
说明：YD系列T型T2封装，型号为YDDUM-T2直流电压变送器
输入参数：DC0～300V（端子输入方式）
输出参数：DC4～20mA
辅助电源：DC24V
注意事项:
◆ 建议连接线使用屏蔽线，且电源线，输入线和输出线相互分离。
◆ 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的空 气存在，海拔高度小于2500米。
◆ 产品出厂时已经调好零点和精度，请勿随意调整。
