产品说明：

◆执行标准：GB/T13850-1998,IEC688:1992

◆ 精 度：0.2％，0.5％

◆ 整机功耗：≤0.5W

◆ 工频耐压：AC2.5KV/min.0.5mA

◆ 绝缘电阻：≥20MΩ（DC500V）

◆ 冲击电压：5kV（峰值），1.2/50uS

◆ 响应时间：≤350mS

◆ 输入范围：DC0～10A可选

◆ 电源变动范围：≤10％

◆ 电源变动影响：≤0.1％RO

◆ 输出负载影响：≤0.05％RO

◆ 过载能力：2倍连续，20倍1秒

◆ 负载电阻：电流输出：RL≤500Ω，电压输出：RL≥2KΩ

◆ 工作环境：-10～50℃，20％RH～90％RH无凝露

◆ 贮藏环境：-40～70℃，20％RH～95％RH无凝露

◆ 安装方式：DIN(35mm)导轨安装

◆产品选型指南：

YD-类型-封装-输入-输出-电源

◆产品型号

DI：直流电流变送器

DIM：脉动直流电流变送器

DID：双向直流电流变送器◆封装：

Ｔ2：端子输入

◆输入指标：

A1：0～*** DC

A2：0～10A DC

An：用户自定义

◆输出指标：

O1：0～20mA DC

O2：4～20mA DC

O3：0～5V DC

O4：1～5V DC

O5：0～10V DC

O6：用户自定义

◆辅助电源：

P1：DC12V

P2：DC24V

Pn：用户自定义

◆ 范例：YDDI-Ｔ2-A1-O2-P2

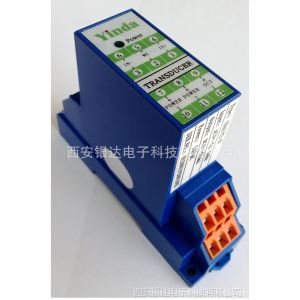

说明：YD系列Ｔ型Ｔ2封装，型号为YDDI-Ｔ2直流电流变送器

输入参数：DC0～***（端子输入方式）

输出参数：DC4～20mA

辅助电源：DC24V

注意事项:

◆ 建议连接线使用屏蔽线，且电源线，输入线和输出线相互分离。

◆ 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的空    气存在，海拔高度小于2500米。

◆ 产品出厂时已经调好零点和精度，请勿随意调整。
