技术指标：

◆ 执行标准：GB/T13850-1998,IEC688:1992
◆ 精 度：0.2％，0.5％
◆ 整机功耗：≤0.5W
◆ 工频耐压：AC2.5KV/min.0.5mA
◆ 绝缘电阻：≥20MΩ（DC500V）
◆ 冲击电压：5kV（峰值），1.2/50uS
◆ 响应时间：≤350mS
◆ 输入范围：AC0～400A可选，频率50/60Hz
◆ 电源变动范围：≤10％
◆ 电源变动影响：≤0.1％RO
◆ 输出负载影响：≤0.05％RO
◆ 过载能力：2倍连续，20倍1秒
◆ 负载电阻：电流输出：RL≤500Ω，电压输出：RL≥2KΩ
◆ 工作环境：-10～50℃，20％RH～90％RH无凝露
◆ 贮藏环境：-40～70℃，20％RH～95％RH无凝露
◆ 安装方式：DIN(35mm)导轨安装

产品选型指南：

YD-类型-封装-输入-输出-电源
AI：交流电流变送器

AIr：交流真有效值电流变送器
封装：

Ｔ5：过孔Φ28（仅为单相）
输入指标：

A1：0～*** AC
A2：0～50A AC
A3：0～100A AC
A4：0～400A AC
An：用户自定义
输出指标：

O1：0～20mA DC
O2：4～20mA DC
O3：0～5V DC
O4：1～5V DC
O5：0～10V DC
O6：用户自定义
辅助电源：

P1：DC12V
P2：DC24V
Pn：用户自定义

◆范例：YD-AI-Ｔ5-A3-O2-P2
   说明：

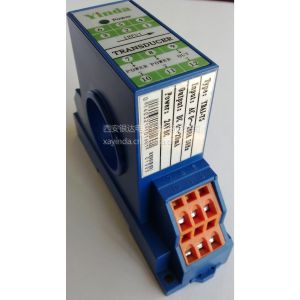

YD系列Ｔ型Ｔ5封装，型号为YDAI-Ｔ5单相交流电流变送器
输入参数：AC0～100A
输出参数：DC4～20mA
辅助电源：DC24V
